Ошибки при выборе защиты проявляются не во время монтажа, а при аварии: линия отключается слишком поздно или из-за неисправности одного прибора обесточивается весь дом. Для отдельных групп важны и ток нагрузки, и контроль утечки. Разобраться в назначении аппарата помогут три ориентира:
- один корпус объединяет две функции защиты;
- место установки влияет на схему подключения;
- номинал выбирают с учетом кабеля и нагрузки.
Почему дифавтомат заменяет два устройства одновременно
Дифференциальный автомат объединяет автоматический выключатель и УЗО. В обычной схеме эти аппараты устанавливают последовательно: автомат реагирует на перегрузку и короткое замыкание, а УЗО сравнивает токи в фазном и нулевом проводниках. Если часть тока уходит через поврежденную изоляцию, корпус техники или человека, устройство отключает цепь.
При выборе важно понимать, что дифавтомат не является автоматом, который защищает только от перегрузки. Он контролирует и превышение рабочего тока, и дифференциальный ток. Это экономит место в щите и упрощает защиту отдельной линии, например розетки для стиральной машины.
Объединенный аппарат не отменяет необходимости грамотно разделить группы. Освещение, розетки, мощную технику и линии во влажных помещениях лучше защищать отдельно. Тогда неисправность чайника не оставит без питания холодильник или свет во всей квартире.
Защита от перегрузки и утечки тока в одном корпусе
Тепловой расцепитель срабатывает, когда линия длительное время потребляет ток выше номинального. Электромагнитный расцепитель отключает цепь при коротком замыкании, когда ток резко возрастает. Дифференциальный модуль контролирует баланс: в исправной цепи через фазу и ноль проходит одинаковый ток, а разница указывает на утечку.
Для бытовых розеточных групп часто выбирают чувствительность 30 мА. Такой порог используют как дополнительную защиту при косвенном прикосновении, но он не заменяет исправное заземление, качественную изоляцию и правильный монтаж. Если аппарат срабатывает регулярно, не стоит просто увеличивать номинал: сначала нужно найти поврежденный кабель или неисправный прибор.
Имеет значение и характеристика срабатывания. Характеристика B подходит для линий с небольшими пусковыми токами, а C обычно выбирают для оборудования с двигателями или более заметными стартовыми токами. Неподходящая характеристика может привести к ложным отключениям или недостаточно быстрой реакции на аварию.

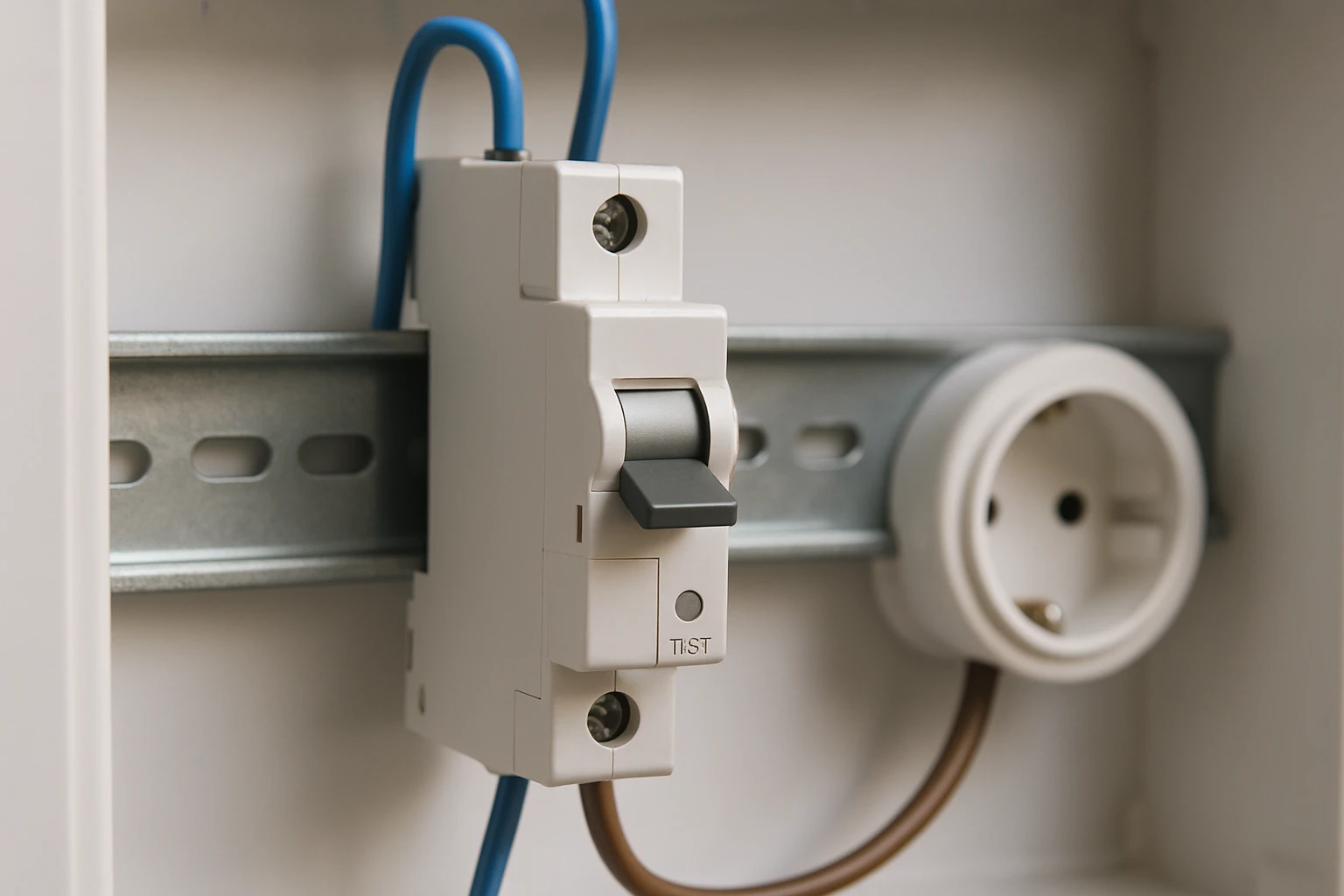

Обычный автоматический выключатель нужен в схемах, где УЗО устанавливают отдельно. Подобрать аппараты для такого решения помогает раздел ecshop.com.ua/c122-avtomaticheskie_viklyuchateli: при сравнении учитывают совместимость номиналов и схему подключения, а не только размеры модулей.

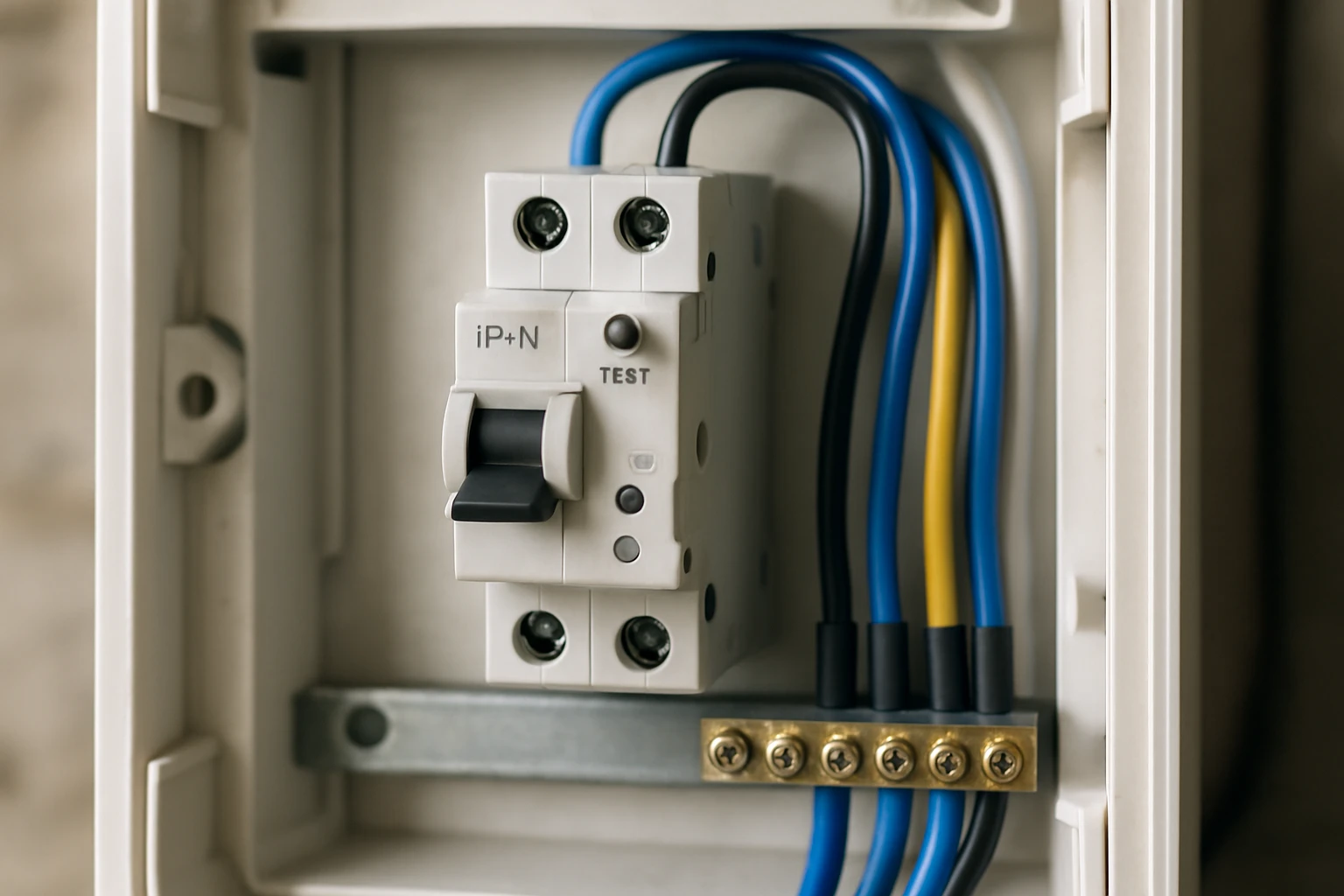

Дифавтомат устанавливают в распределительном щите, а защищаемую линию прокладывают к конкретной группе потребителей. В ванной стоит выделить отдельную цепь для стиральной машины, бойлера или розеток: вода, металлические корпуса и переносные приборы повышают требования к состоянию проводки.
На кухне отдельная защита нужна посудомоечной машине, духовому шкафу и розеточной группе рабочей зоны. Не следует подключать несколько мощных устройств к одной линии только потому, что они расположены рядом. Нагрузку рассчитывают по сечению кабеля и проекту, а не по количеству свободных мест в рамке розеток.
При подборе оборудования полезно учитывать тип утечки, характерный для техники на линии. В каталоге Электроконтроль представлены АВДТ типов A и AC с чувствительностью 30 мА, а также однофазные и трехфазные модели. Для трехфазной сети потребуется аппарат 3P+N, а для типовой однофазной линии — исполнение 1P+N.
Как подобрать номинал и класс дифавтомата
Номинал выбирают не с произвольным запасом, а по допустимому току кабеля и расчетной нагрузке линии. Автомат должен отключить проводник до того, как он начнет опасно нагреваться. Сначала определяют сечение и способ прокладки кабеля, затем рассчитывают нагрузку одновременно работающих потребителей и только после этого выбирают защитный аппарат.
| Параметр | Что означает | Как принять решение |
| Число полюсов | Соответствие типу сети | 1P+N для однофазной линии, 3P+N для трехфазной |
| Номинальный ток | Ток, который аппарат допускает длительно | Сопоставить с допустимой нагрузкой кабеля |
| Характеристика B или C | Реакция на кратковременный пусковой ток | B для спокойных нагрузок, C для техники с пусковыми токами |
| Тип A или AC | Вид распознаваемой утечки | Учитывать электронику подключенных устройств |
| Отключающая способность | Возможность отключить ток короткого замыкания | Проверить параметры сети и проект щита |
Порядок проверки можно свести к трем действиям:
- Определить, какую линию нужно защитить и какие приборы будут на ней работать.
- Сверить сечение кабеля с допустимым током, не ориентируясь только на мощность техники.
- Выбрать полюсность, характеристику B или C, тип A либо AC и чувствительность с учетом назначения линии.
Важно: Нулевой проводник каждой линии с дифзащитой должен быть подключен корректно и не смешиваться с нулевым проводником другой группы. Иначе аппарат может отключаться без реальной утечки или работать не так, как предусмотрено схемой.
Электроконтроль: комплексный подход к защите сети
Защита сети начинается с понимания всей конфигурации щита, а не с покупки одного модуля. Электроконтроль работает на рынке электротехники с 2010 года и выполняет индивидуальную сборку электрощитов с учетом нагрузки, планировки и требований конкретного проекта. Это позволяет согласовать вводной аппарат, групповые автоматы, дифзащиту и резервные линии.
В ассортименте компании есть дифавтоматы ETI и E.NEXT, включая модели номиналом от 16 до 63 А, с характеристиками B и C и отключающей способностью 6 кА. Разные исполнения помогают подобрать аппарат под параметры линии, а не подстраивать схему под случайно выбранное оборудование. Клиенты могут получить консультацию при подборе и после покупки.
Правильно выбранный АВДТ защищает конкретную цепь от перегрузки и утечки тока. При выборе учитывают сечение кабеля, назначение линии и тип подключенной техники. Разделение групп упрощает эксплуатацию и помогает локализовать неисправность. С Электроконтролем защиту сети можно собрать как согласованную систему, а не как набор случайных устройств.
